پارامترهای خم کاری

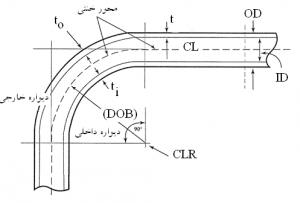

در شکل زیر پارامترهای خم كاري لوله نشان داده شده است. هر يك از اين پارامترها را مي‌توان به صورت زير تعريف نمود.
- سطح خمش: سطحي كه از شعاع خط مركزي لوله (شعاع خم) عبور مي كند و عمود بر جهت چرخش خم مي باشد.
- خط مركزي لوله (CL): خط ممتدي كه هر نقطه واقع در مركز سطح مقطع لوله را به هم وصل مي كند.
- ديواره خارجي خم: كمان/لبه بيروني خم مي باشد.
- ديواره داخلي خم: كمان/لبه داخلي خم مي باشد.
- شعاع خط مركزي (CLR): فاصله بين مركز چرخش خم و خط مركزي لوله مي‌باشد كه شعاع خم نيز ناميده مي‌شود. در صنعت خم كاري معمولاً شعاع خم بر حسب ضريبي از قطر خارجي لوله (OD) و به صورت mD بيان مي شود. به عنوان مثال وقتي لوله اي به قطر خارجي 30 ميلي متر با 5D CLR خم مي شود يعني اينكه شعاع خم برابر 45 ميلي متر مي باشد.
- انحناي خم: عكس شعاع خط مركزي را انحناي خم مي گويند.
- مماس: ناحيه مستقيم لوله در دو انتهاي خم را مماس مي گويند و مي تواند هر مقداري داشته باشد. لوله خم شده اي كه در هر دو انتها فاقد مماس باشد تحت عنوان لوله با مماس صفر خوانده مي شود.
- قطر لوله: هرگاه قطر لوله به تنهايي به كار رود منظور قطر خارجي لوله مي باشد.
پارامترهای خم کاری
|
نماد |
توضيح |
| CLR |
شعاع خط مركزي |
|
CL |
خط مركزي لوله |
|
OD |
قطر خارجي لوله |
| ID |
قطر داخلي لوله |
|
DOB |
زاويه خم |
| t |
ضخامت اوليه جدار لوله |
|
to |
ضخامت ديواره خارجي لوله در محل خم |
|
ti |
ضخامت ديواره داخلي لوله در محل خم |
